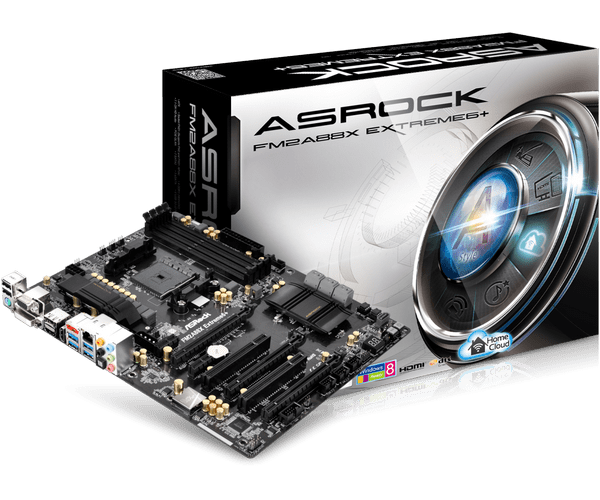

FM2A88X Extreme6+

A-Style : 華擎雲, Purity Sound™ 天籟美聲, HDMI-In
支援 Socket FM2+ 95W / FM2 100W 處理器
優質亮金電容, 數位電源, 8 + 2 電源相位設計
支援雙通道 DDR3 2600+(OC)
2 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 2 PCI
支援 AMD Quad CrossFireX™, 3-Way CrossFireX™, CrossFireX™ 和 Dual Graphics
A 系列 APU 上整合 AMD Radeon™ HD R7/R5 顯示核心
顯示輸出選項 : D-Sub, DVI-D, HDMI, DisplayPort
FM2+ 支援四螢幕同時輸出
7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC1150 音源編碼解碼器), 支援 DTS Connect
7 SATA3, 1 eSATA, 6 USB 3.1 Gen1 (2 前置, 4 後置), 8 USB 2.0
支援 A-Tuning, XFast 555, X-Boost, Easy Driver Installer, FAN-Tastic Tuning, USB Key

產品規格
支援與下載

A-Style
- 華擎雲
- Purity Sound™ 天籟美聲
- HDMI-In
處理器
- 支援 Socket FM2+ 95W / FM2 100W 處理器
- 數位電源設計
- 8 + 2 電源相位設計
晶片
- AMD A88X (Bolton-D4)
記憶體
- 雙通道 DDR3 記憶體技術
- 4 x DDR3 插槽
- 支援 DDR3 2600+(OC)*/2400(OC)/2133/1866/1600/1333/1066 non-ECC, un-buffered 記憶體
- 系統記憶體最大容量: 64GB**
- 支援 Intel^® Extreme Memory Profile (XMP) 1.3 / 1.2 技術
- 支援 AMP (AMD Memory Profile) 記憶體技術至 AMP 2400

*DDR3 2600+ 只支援 2 DIMM.

**由於作業系統的限制，在 Windows^® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows^® 64-bit 作業系統下使用 64 位元的 CPU 則不會有此限制。
BIOS
- 2 x 64Mb AMI UEFI Legal BIOS, 支援多國語圖形界面 (1 x 主用 BIOS 與 1 x 備份用 BIOS)
- 支援安全備份 UEFI 技術
- 支援 "即插即用"
- 符合 ACPI 1.1, 支援喚醒與自動開機 (Wake Up Events)
- 支援免跳線
- 支援 SMBIOS 2.3.1
- DRAM, VDDP, VDDR 電壓多功能調節器
內建顯示
- A 系列 APU 上整合 AMD Radeon™ HD R7/R5 顯示核心
- FM2+ 為 DirectX 11.1、Pixel Shader 5.0；FM2 為 DirectX 11、Pixel Shader 5.0
- 最大共享顯示記憶體 2GB
- 四種顯示輸出選項: D-Sub, DVI-D, HDMI 和 DisplayPort
- FM2+ 支援四螢幕同時輸出. FM2 支援三螢幕同時輸出.
- 支援 HDMI, 最大解析度達 4K x 2K (4096x2160) @ 24Hz
- 支援 Dual-link DVI-D, 最大解析度達 2560x1600 @ 60Hz
- 支援 D-Sub, 最大解析度達 1920x1200 @ 60Hz
- 支援 DisplayPort 1.2, 最大解析度達 4K x 2K (4096x2400) @ 60Hz 或 4K x 2K (4096x2160) @ 60Hz
- 支援 DP++
- 支援 Multi-Streaming
- 支援 HDMI, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
- 使用 HDMI 支援藍光 3D 立體
- 支援 AMD Steady Video™ 2.0: 新的影片後製處理功能, 可為家庭 / 線上影片提供防振能力
- 使用 DVI-D, HDMI 與 DisplayPort 埠支援 HDCP 功能
- 使用 DVI-D, HDMI 與 DisplayPort 埠支援 1080p 藍光光碟 (BD) 高畫質播放

*只有 FM2+ APU 可以透過 HDMI 埠支援高達 4096×2160 解析度的顯示器.
音效
- 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC1150 音源編碼解碼器)
- 支援優質藍光音效
- 支援 Purity Sound™ 天籟美聲
- 115dB SNR DAC 與差分擴大器
- TI^® NE5532 高級耳機擴大器 (支援高達 600 歐姆的耳機)
- 直接驅動技術
- EMI 屏蔽蓋
- PCB 隔離屏蔽
- 支援 DTS Connect

網路

- PCIE x1 千兆網卡 10/100/1000 Mb/s
- Qualcomm^® Atheros^® AR8171
- 支援 Qualcomm^® Atheros^® 網路安全喚醒技術
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE

擴充插槽

- 2 x PCI Express 3.0 x16 插槽 (PCIE2/PCIE4: 單插槽 x16 (PCIE2); 雙插槽 x8 (PCIE2) / x8 (PCIE4))
- 1 x PCI Express 2.0 x16 插槽 (PCIE5 x4 模式)
- 2 x PCI Express 2.0 x1 插槽
- 2 x PCI 插槽
- 支援 AMD Quad CrossFireX™, 3-Way CrossFireX™, CrossFireX™ 和 Dual Graphics

*FM2+ CPU 支援 PCIE 3.0，FM2 CPU 只支援 PCIE 2.0.
由於處理器限制，若安裝 Carrizo 處理器系統只支援 PCIE2 Gen3 x8。

儲存

- 7 x SATA3 6.0 Gb/s 連接埠, 支援 RAID (RAID 0, RAID 1, RAID 5 和 RAID 10), NCQ, AHCI 和 Hot Plug

接頭

- 1 x 紅外線接針
- 1 x COM 埠接針
- 1 x 機箱開啟警告功能接針
- 1 x 電源 LED 接針
- 2 x CPU 風扇連接埠 (1 x 4-pin, 1 x 3-pin)
- 3 x 機箱風扇連接埠 (1 x 4-pin, 2 x 3-pin)
- 1 x 電源風扇連接埠 (3-pin)
- 1 x 24 針 ATX 電源連接埠
- 1 x 8 針 12V 電源連接埠
- 1 x XFire 電源連接埠
- 1 x 前置 Panel Audio 連接埠
- 3 x USB 2.0 針狀接頭 (支援 6 個 USB 2.0 埠)
- 1 x USB 3.1 Gen1 接針 by AMD A88X (Bolton-D4) (支援 2 USB 3.1 Gen1 埠)
- 1 x 附 LED 的 Dr. Debug
- 1 x 附 LED 的電源開關
- 1 x 附 LED 的重置開關
- 1 x BIOS 選擇開關

後背板輸出 / 入接口

- 1 x PS/2 鍵盤 / 滑鼠埠
- 1 x D-Sub 埠
- 1 x DVI-D 埠
- 1 x HDMI-Out Port
- 1 x HDMI-In Port
- 1 x DisplayPort
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 2 x USB 2.0 埠
- 1 x eSATA 連接埠
- 2 x USB 3.1 Gen1 埠 (AMD A88X (Bolton-D4))
- 2 x USB 3.1 Gen1 埠 (ASMedia ASM1042)
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 後置 / 中置 / 低音 / 線性輸入 / 前置 / 麥克風

獨家功能

- ASRock A-Tuning
- 華擎 APP Shop
- ASRock Instant Boot
- ASRock Instant Flash
- ASRock APP Charger
- ASRock XFast USB
- ASRock XFast RAM
- ASRock Crashless BIOS
- ASRock OMG (網路守門員)
- ASRock Internet Flash
- ASRock UEFI 系統瀏覽器
- ASRock UEFI Tech Service
- ASRock 除濕機功能
- ASRock Easy RAID Installer
- ASRock Easy Driver Installer
- ASRock Interactive UEFI
- ASRock Fast Boot
- ASRock X-Boost
- ASRock Restart to UEFI
- ASRock USB Key
- ASRock FAN-Tastic Tuning
- 安心超頻技術 (Hybrid Booster):
- ASRock 通用 CPU 過熱保護技術

隨機光碟

- 驅動程式, 應用軟體, 防毒軟體 (試用版), CyberLink MediaEspresso 6.5 試用版, Google Chrome 瀏覽器與工具列, Start8 (30 天試用版)

附件

- 快速安裝指南, 支援光碟, I/O 擋板
- 4 x SATA 資料線

硬體監控

- CPU 溫度檢測
- 機箱溫度檢測
- CPU 風扇轉速計
- 機箱風扇轉速計
- CPU, 機箱靜音風扇
- CPU, 機箱風扇多速控制
- 機箱開啟偵測
- 電壓即時監控: +12V, +5V, +3.3V, Vcore

規格

- ATX 規格
- 優質亮金電容 (日本原裝高品質高傳導固態電容)

作業系統

- 支援 Microsoft^® Windows 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

*Carrizo FM2r2 處理器只有支援 Windows^® 10 64-bit/8.1 64-bit/7 32-bit/7 64-bit.

認證

- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
