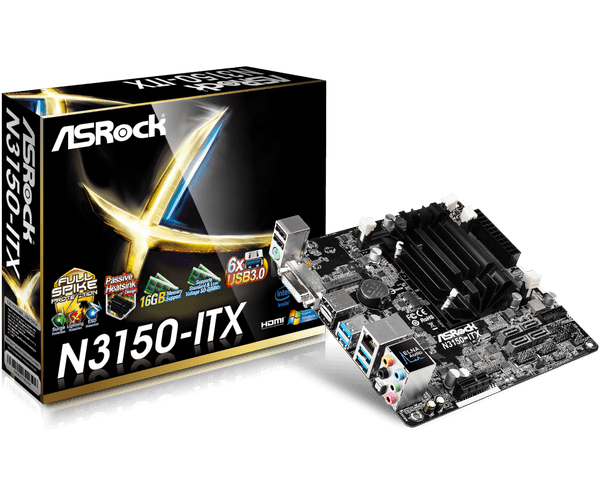

N3150-ITX

Intel^® Quad-Core 處理器 N3150
固態電容設計
支援 DDR3/DDR3L 1600 記憶體, 2 SO-DIMM 插槽
1 PCIe 2.0 x1, 1 mini-PCIe
顯示輸出選項 : DVI, HDMI, DisplayPort
內建 Intel^® 第八代顯示核心, DirectX 11.1, Pixel Shader 5.0
7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器), ELNA 專業音效電容
4 SATA3, 6 USB 3.1 Gen1 (2 前置, 4 後置), 6 USB 2.0 (4 前置, 2 後置)
1 x TPM 接針, 1 x COM 埠接針
支援華擎 APP Shop, 全防護

產品規格
支援與下載

獨家功能
ASRock 全防護
華擎 APP Shop
處理器
- Intel^® Quad-Core 處理器 N3150 (高達 2.08 GHz)
記憶體
- 雙通道 DDR3/DDR3L 記憶體技術
- 2 x DDR3/DDR3L SO-DIMM 插槽
- 支援 DDR3/DDR3L 1600/1066 non-ECC, un-buffered 記憶體
- 系統記憶體最大容量: 16GB**

*由於作業系統的限制，在 Windows^® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows^® 64-bit 作業系統下使用 64 位元的 CPU 則不會有此限制。

**若只有一個 SO-DIMM 模組，請安裝至 DDR3_A1.
BIOS
- 64Mb AMI UEFI Legal BIOS, 支援圖形界面
- 支援 "即插即用"
- 符合 ACPI 5.0, 支援喚醒與自動開機 (Wake Up Events)
- 支援免跳線
- 支援 SMBIOS 2.7
內建顯示
- Intel^® 第八代 (Gen 8) 顯示晶片：內含多達 12 個 EU
- DirectX 11.1, Pixel Shader 5.0
- 三種顯示輸出選項: DVI-D, HDMI 和 DisplayPort 1.1a
- 支援三螢幕同時輸出
- 支援 HDMI, 最大解析度達 4K x 2K (3840x2160) @ 30Hz 或 2560x1600 @ 60Hz
- 支援 DVI-D, 最大解析度達 1920x1200 @ 60Hz
- 支援 DisplayPort 1.1a, 最大解析度達 4K x 2K (3840x2160) @ 30Hz 或 2560x1600 @ 60Hz
- 支援 HDMI, 可支援自動聲畫同步, xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
- 支援硬體加速解碼: H.264 @ level 5.2, H.265/HEVC @ level 5 (GPU 加速), JPEG, VP8
- 使用 DVI-D, HDMI 與 DisplayPort 1.1a 埠支援 HDCP 功能
- 使用 DVI-D, HDMI 與 DisplayPort 1.1a 埠支援 1080p 藍光光碟 (BD) 高畫質播放
音效
- 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器)
- 支援優質藍光音效
- 防突波 (ASRock 全防護)
- ELNA 專業音效電容
網路
- PCIE x1 千兆網卡 10/100/1000 Mb/s
- Realtek RTL8111GR
- 支援遠端網絡喚醒功能 (Wake-On-WAN)
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援防雷擊 / 防 ESD 靜電 (ASRock 全防護)
- 支援網路線偵測
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE
擴充插槽
- 1 x PCI Express 2.0 x1 插槽
- 1 x 半高 mini-PCI Express 插槽
儲存
- 2 x SATA3 6.0 Gb/s 連接埠, 支援 NCQ, AHCI 和 Hot Plug
- 2 x ASMedia ASM1061 支援的 SATA3 6.0Gb/s 連接埠, 支援 NCQ, AHCI 和 Hot Plug
接頭
- 1 x COM 埠接針
- 1 x TPM 接針
- 1 x CPU 風扇連接埠 (3-pin)
- 1 x 機箱風扇連接埠 (3-pin)
- 1 x 24 針 ATX 電源連接埠
- 1 x 前置 Panel Audio 連接埠
- 2 x USB 2.0 針狀接頭 (支援 4 USB 2.0 埠) (支援 ESD 靜電保護 (ASRock 全防護))
- 1 x USB 3.1 Gen1 接針 (支援 2 USB 3.1 Gen1 埠) (支援 ESD 靜電保護 (ASRock 全防護))*

*USB3_3_4 埠與 USB_5_6 共享.
後背板輸出 / 入接口
- 1 x PS/2 鍵盤 / 滑鼠埠
- 1 x DVI-D 埠
- 1 x HDMI 埠
- 1 x DisplayPort 1.1a
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 2 x USB 2.0 埠 (支援 ESD 靜電保護 (ASRock 全防護))
- 4 x USB 3.1 Gen1 埠 (ASMedia ASM1074 hub) (支援 ESD 靜電保護 (ASRock 全防護))
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 後置 / 中置 / 低音 / 線性輸入 / 前置 / 麥克風
軟體與 UEFI
軟體
- ASRock USB Key
- ASRock XFast RAM
- ASRock Restart to UEFI*
UEFI
- ASRock Power Gear
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS

*可從華擎 APP Shop 下載這些應用程式.
隨機光碟
- 驅動程式, 應用軟體, 防毒軟體 (試用版), Google Chrome 瀏覽器與工具列
附件
- 快速安裝指南, 支援光碟, I/O 擋板
- 2 x SATA 資料線
- 1 x WiFi 模組螺絲
硬體監控
- CPU, 機箱溫度檢測
- CPU, 機箱風扇轉速計
- CPU, 機箱靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速)
- CPU, 機箱風扇多速控制
- 電壓即時監控: +12V, +5V, +3.3V, CPU 核心
規格
- Mini-ITX 規格
- 固態電容設計
- 高密度防潮纖維電路板
作業系統
- 支援 Microsoft^® Windows 10 32-bit / 10 64-bit / 8.1 32-bit / 8.1 64-bit / 7 32-bit / 7 64-bit*
- Linux: Ubuntu 14.04.3 LTS / Ubuntu 15.04 / Ubuntu 15.10 / Fedora 23 / Zorin OS 10 / Arch Linux 2015.10.01 / clonezilla-live-20150915-wily-amd64 / Android-x86-4.4-r3**

*需使用已修改的安裝光碟來安裝 Windows^® 7 作業系統，ISO 鏡像檔中需含有 xHCI 驅動程式。請閱讀線上教學或使用者手冊獲得更多詳細資訊。
更新 Windows^® 10 驅動程式，請造訪華擎網站瞭解詳細資訊.

**僅支援 Linux O/S 的基本功能；由於 Liunx 的相容性因素，無法保證所有功能都支援.
認證
- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
