ASRock X299 Creator

荣耀金典

X299 创世者

支持 Intel^® 酷睿™ X 系列处理器家族
13 相供电设计, Dr. MOS, 双电源接口
超合金散热器 & 散热导管
支持 DDR4 4200+(OC)
4 PCIe 3.0 x16, 1 PCIe 3.0 x1
NVIDIA^® 3-Way SLI™, AMD 3-Way CrossFireX™
10 SATA3, 2 超级 M.2 (PCIe Gen3 x4), 1 超级 M.2 (PCIe Gen3 x4 & SATA3)
2 Intel^® Thunderbolt™ 3 C 型接口
1 前置 USB 3.2 Gen2 C 型接口
6 USB 3.2 Gen1 (2 前置, 4 后置)
7.1 声道高保真音频 (Realtek ALC1220 音频编码解码器), 支持高保真四代 & DTS 连接
AQUANTIA^® / Marvell 万兆网络, Intel^® 千兆网卡
Intel^® Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.0

独家功能
华擎 USB 3.2 Gen2
- 华擎前置 C 型 USB 3.2 Gen2 接针 (10 Gb/s)
- 华擎 Thunderbolt™ 3 Type C USB 3.2 Gen2 接口 (Thunderbolt™ 协议支持 40Gb/s；USB3.2 协议支持 10Gb/s)
华擎超合金
- 超合金散热器
- 60A 高效电感
- 60A Dr. MOS
- Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)
- 黑色磨砂 PCB
- 高密度防潮纤维电路板
- 8 层板 PCB
- 2 盎司铜制 PCB 板
AQUANTIA^® / Marvel 万兆网络
Intel^® 802.11ax WiFi
华擎合金插槽
华擎 M.2 散热盔甲
华擎超级 M.2 (PCIe Gen3 x4 & SATA3)
华擎超稳定 USB 供电
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- Intel^® 酷睿™ X 系列处理器家族安装于 LGA 2066 插槽 (Cascade Lake-X, Skylake X Refresh 和 Skylake X)
- 数字供电
- 13 相供电设计
- 支持 Intel^® Turbo Boost Max 3.0 技术
芯片
- Intel^® X299
内存
- 四通道 DDR4 内存技术
- 8 x DDR4 内存插槽
- 支持 DDR4 4200+(OC)* / 4000(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 (非 ECC), un-buffered 内存
- 系统内存最大容量: 256GB
- 支持 Intel^® 极限内存配置 (XMP) 2.0 技术
- DIMM 插槽采用 15μ 镀金接针

*Intel^® X299 does not 支持 1Rx16 内存模块.
最大支持的内存频率可能因处理器类型而异。
BIOS
- 2 x 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS (1 x 主 BIOS 与 1 x 备份 BIOS)
- 支持安全备份 UEFI 技术
- 符合 ACPI 6.1 兼容唤醒事件
- 支持 SMBIOS 3.0
- CPU, DRAM, VPPM, VTTM, PCH 1.0V, VCCMPHY, VCCIO, VCCSA, VCCPLL, CLK VDD 电压多功能调节器
板载显卡
- 无
音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1220 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波
- 支持高保真四代
- Nichicon Fine Gold 专业音效电容
- 带差分放大器的 120dB 信噪比数/模转换器
- NE5532 优质耳放于前面板音频接口 (支持高达 600 欧姆的耳机)
- 纯净电源
- 直接驱动技术
- PCB 隔离屏蔽
- 後置音效自动阻抗侦测
- 左右声道分层布线
- 镀金音频插孔
- 15μ 镀金音频接口
- 支持 DTS 连接

局域网

1 x 万兆网卡 100/1000/2500/5000/10000 Mb/s (AQUANTIA^® / Marvell AQC107):
- 支持防雷击 / 防 ESD 静电
- 支持 PXE
1 x 千兆网卡 10/100/1000 Mb/s (Intel^® I219V)
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE

无线网卡

- Intel^® 802.11ax WiFi 模块
- 支持 IEEE 802.11a/b/g/n/ax
- 支持双频 (2.4/5 GHz)
- 支持高速无线连接达 2.4Gbps
- 双天线支持 2 (发送) x 2 (接收) 分集技术
- 支持蓝牙 5.0 + 高速 class II
- 支持 MU-MIMO

扩充插槽

- 4 x PCI Express 3.0 x16 插槽*
- 1 x PCI Express 3.0 x1 插槽
- 支持 AMD 3-Way CrossFireX™ 和 CrossFireX™**
- 支持 NVIDIA^® 3-Way SLI™ 和 SLI™**
- 支持双NVIDIA^® GeForce RTX系列显卡的NVIDIA^® NVLink™***
- 通过NVIDIA®Quadro显卡支持NVIDIA®SLI™
- 1 x 垂直 M.2 插槽 (Key E) 附赠 WiFi-802.11ax 无线模块 (位于后侧 I/O)
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1 和 PCIE3)

*若您安装 48 线处理器，PCIE1/PCIE2/PCIE3/PCIE5 插槽将以 x16/x8/x16/x8 模式运行。
如果在 M2_1 或 M2_2 上安装 M.2 PCI Express 模块，则 PCIE2 将降为x4模式。
如果在 M2_1 和 M2_2 上安装 M.2 PCI Express 模块，则 PCIE2 将被禁用。
若您安装 44 线处理器，PCIE1/PCIE2/PCIE3/PCIE5 插槽将以 x16/x4/x16/x8 模式运行。
如果在 M2_1 上安装 M.2 PCI Express 模块，则将禁用 PCIE2。
若您安装 28 线处理器，PCIE1/PCIE2/PCIE3/PCIE5 插槽将以 x16/x4/x8/x0 模式运行。
如果在 M2_1 上安装 M.2 PCI Express 模块，则将禁用 PCIE2。
支持 NVMe SSD 开机

**3-Way CrossFireX™ 和 3-Way SLI™ 只支持 48 或 44 线的处理器。

***NVIDIA^® NVLink™ 桥接器不附于包装内。如有必要，请从NVIDIA购买。

存储

- 8 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® 快速存储技术 17 和 Intel^® 智能响应技术), NCQ, AHCI 和热插拔*
- 2 x 由 ASMedia ASM1061 支持的 SATA3 6.0Gb/s 接口, 支持 NCQ, AHCI 和热插拔
- 2 x 超级 M.2 接口 (M2_1 和 M2_2), 支持 M Key 2242/2260/2280 型 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)**
- 1 x 超级 M.2 接口 (M2_3), 支持 M Key 2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块高达 Gen3 x4 (32 Gb/s)**

*若 M2_3 插槽被 SATA 型 M.2 设备占用，SATA3_7 将关闭。

**若安装了 44 或 28 线处理器，则 M2_2 插槽不可用。
支持 Intel^® Optane™ 技术 M10 Series (仅 M2_3)
支持 PCIe RAID
支持 NVMe SSD 开机

板载接口

- 1 x CPU上的虚拟RAID接口
- 1 x SPI TPM 接针
- 1 x 电源 LED 与扬声器接针
- 2 x RGB LED 接针*
- 2 x 可编程 LED 接针**
- 1 x CPU 风扇接口 ((4-针))***
- 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
- 5 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 2 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen2 接针 (ASMedia ASM3142)
- 1 x 带 LED 的 Dr. Debug
- 1 x LED 电源按钮
- 1 x 复位按钮

*支持高达 12V/3A, 36W LED 灯条

**支持高达 5V / 3A，15W LED灯条

***CPU 风扇接口支持最大 1A (12W) 电源.

****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1~5/WP 可以自动检测 3 针或 4 针风扇.

后背板输出 / 入接口

- 2 x 天线端口
- 1 x 光纤 SPDIF 数字音频输出端口
- 2 x USB 2.0 接口 (支持 ESD 静电防护)
- 2 x USB 3.2 Gen2 Thunderbolt™ 3 C 型接口接口 (Thunderbolt™ 协议支持 40Gb/s；USB3.2 协议支持 10Gb/s) (支持 ESD 静电防护)*
- 2 x 迷你DisplayPort输入端口**
- 4 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)***
- 2 x RJ-45 网卡接口 LED 指示灯 (ACT/LINK LED 和 SPEED LED)
- 1 x CMOS 数据清除按钮
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)

*支持 USB-PD 3.0 9V/3A(27W) 和 5V/3A(15W)

**如果同时使用两个微型 DisplayPort 输入端口，请选择常规的微型 DisplayPort 转 DisplayPort 适配器电缆，不要选择直角的电缆.

***USB3_34 端口支持超稳定 USB 供电.
USB3_34 端口不支持 ACPI 唤醒功能。

软件与 UEFI

软件
- 华擎主板调节软件 (A-Tuning)
- 华擎 Polychrome SYNC
UEFI
- 华擎 EZ Mode
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎云升级
- 华擎简易阵列

*可从华擎应用市场下载这些应用程序.

随机光盘

- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏

附件

- 快速安装指南, 支持光盘, I/O 挡板
- 4 x SATA 数据线
- 1 x 华擎 SLI_HB_Bridge_2S 卡
- 1 x 华擎 WiFi 2.4/5 GHz 天线
- 3 x M.2 插槽螺丝
- 3 x M.2 插槽的支座

硬件监视器

- 温度检测: CPU, CPU/水泵, 机箱/水泵风扇
- 风扇转速计: CPU, CPU/水泵, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, DRAM, PCH 1.0V, VCCIO, VCCSA

结构

- ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 8 层板 PCB
- 2 盎司铜制 PCB 板

操作系统

- 支持 Microsoft^® Windows 10 64-bit

认证

- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

说明	语系	下载
使用者手册	英文	全球	中国
BSMI	Multi-Language	全球	中国
快速安装指南	中文	全球	中国
快速安装指南	多国语	全球	中国
BIOS 设定指南	中文	全球	中国
RAID 安装指南	中文	全球	中国
RAID 安装指南	英文	全球	中国
Intel Rapid Storage 安装指南	英文	全球	中国

ASRock

X299 创世者

专为内容创建而设计的主板

平面设计师

3D动画师

建筑师

艺术家

工业设计师

摄影师

视频编辑

无法抗拒的美学

10G LAN

Thunderbolt Type-C

盘石般的持久力

新一代 Wi-Fi 速度

无可比拟的散热装甲

Wi-Fi 6 802.11ax

Thunderbolt™ 3 技术

AQUANTIA^® 万兆网络

13 相电源相位设计

Dr. MOS

XXL铝合金散热片＆热导管设计

8层2盎司铜 PCB 板

前面板 USB 3.2 Gen2 C 型接口

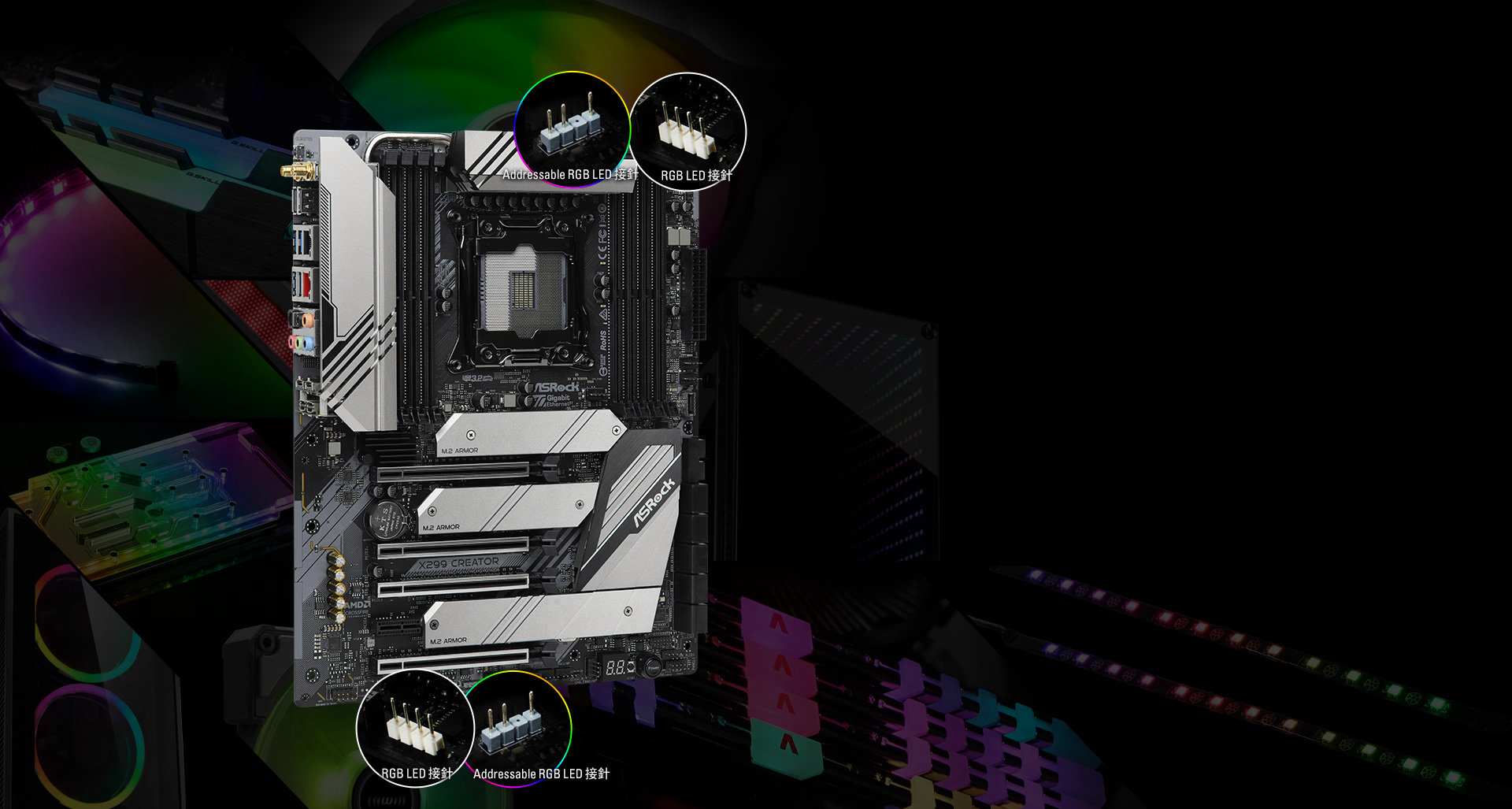

创造你的個人特「色」 - Polychrome RGB
